電路板抄板Protel PCB轉SCH全攻略

發布時間 :2017-06-01 10:45 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
本文以 Protel 99Se 提供的 4 Port Serial Interface 為例進行說明電路板抄板PCB轉SCH的方法。

1.打開 PCB 圖, 選擇菜單 File-Export,導出 Protel 的網絡表,文件名簡寫為 Serial.Net。

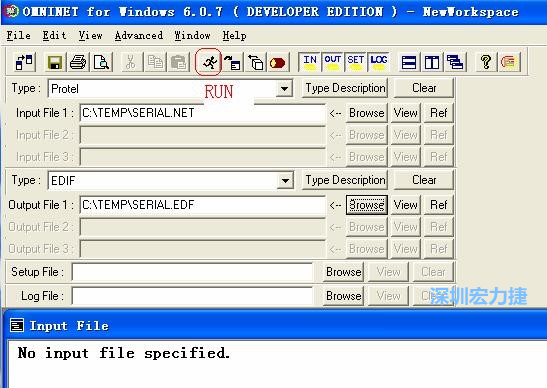

2.啟動程序 Omninet for Windows,輸入文件類型(Type)選 Protel,Input File 1 里用 Browse 指定網絡表文件的位置。
輸出文件類型(Type)選 EDIF。Output File 1 指定輸出文件的文件名和路徑。然后點擊 Run(跑動的小人)。輸出文件類型(Type)選 EDIF。Output File 1 指定輸出文件的文件名和路徑。然后點擊 Run(跑動的小人)。

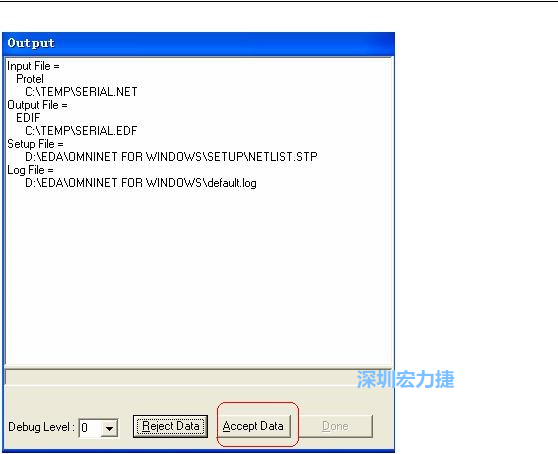

系統彈出一個輸出窗口,點擊 Accept Data。完成后點擊“確定”,再點擊“Done”關閉輸出窗口。退出 Omninet for Windows。
系統彈出一個輸出窗口,點擊 Accept Data。完成后點擊“確定”,再點擊“Done”關閉輸出窗口。退出 Omninet for Windows。

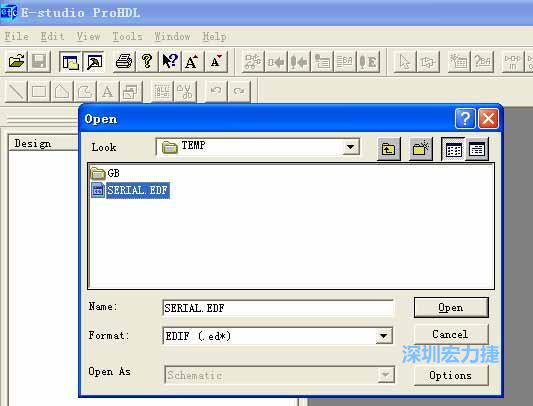

3.啟動 E-Studio 軟件,打開第 2 步生成的 EDIF 文件。
3.啟動 E-Studio 軟件,打開第 2 步生成的 EDIF 文件。

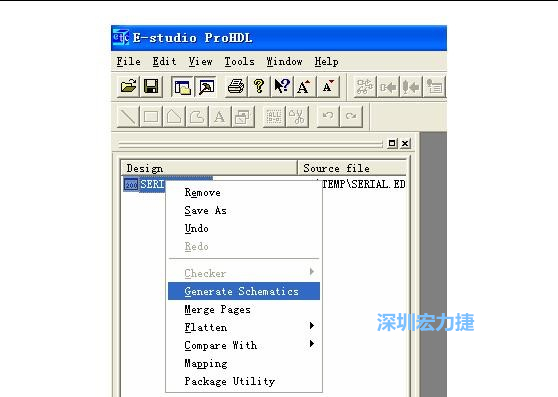

4.右鍵點擊 Serial.EDF 文件,選擇 Generate Schamatics:
4.右鍵點擊 Serial.EDF 文件,選擇 Generate Schamatics:

系統彈出窗口。
系統彈出窗口。
點擊確定。

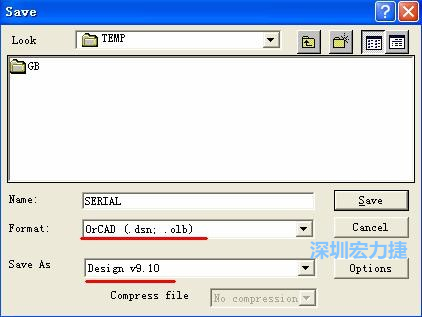

5.選擇菜單 File-Save As,輸出格式選 ORCAD 9.10。
選擇菜單 File-Save As,輸出格式選 ORCAD 9.10。
點擊 Save 保存。彈出窗口中點擊“確定”結束。

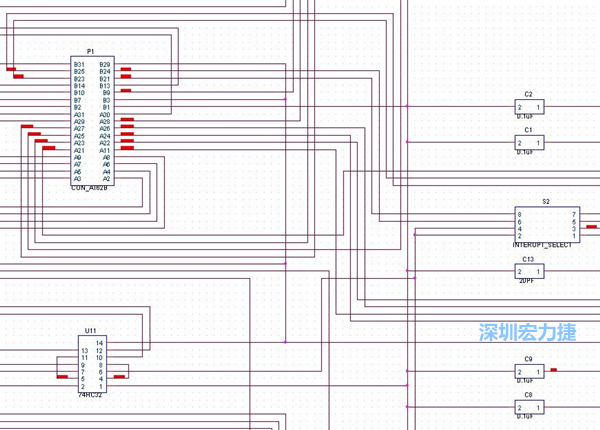

生成的原理圖已經可以在 ORCAD 中打開了。圖紙可有點大啊!下圖只是其中的一部分。
圖紙沒有層次的概念,不管電路有多復雜,只有一張平面圖。
圖紙沒有層次的概念,不管電路有多復雜,只有一張平面圖。

6.將 ORCAD 的原理圖轉為 Protel 的原理圖。
因為 E-Studio 的輸出格式沒有 Protel,所以必須另外轉換。推薦使用 Protel 2004,其轉換效果較好。

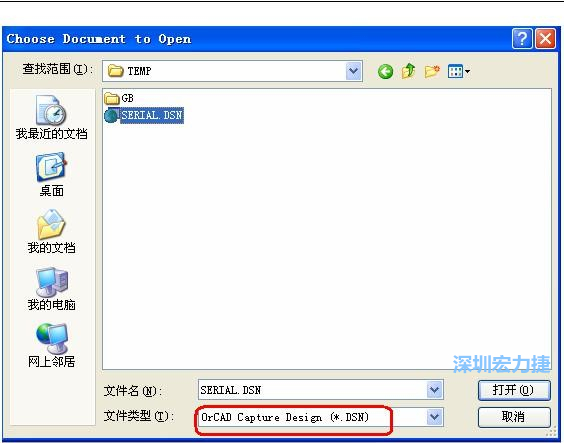

啟動 DXP 2004 ,選擇菜單 File -Open ,文件類型選 Orcad Capture Design(*.DSN)。啟動 DXP 2004 ,選擇菜單 File -Open ,文件類型選 Orcad Capture Design(*.DSN)。

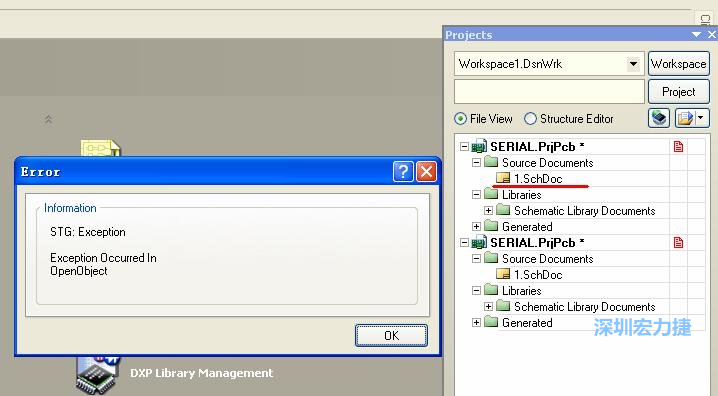

點擊“打開”。打開過程中出現了一個錯誤,但文件轉換還是成功了。點擊 OK 關閉錯誤窗口。點擊“打開”。打開過程中出現了一個錯誤,但文件轉換還是成功了。點擊 OK 關閉錯誤窗口。

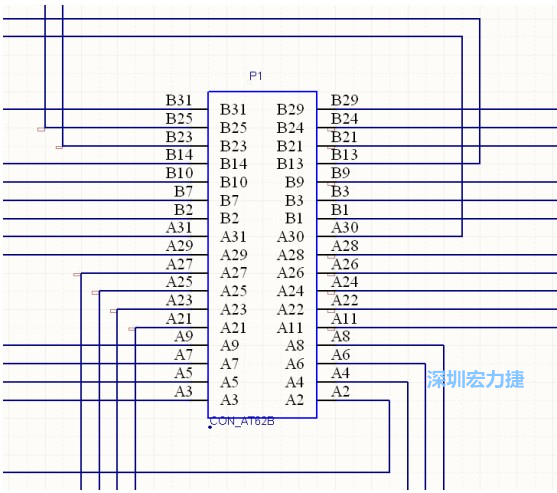

雙擊 1.SchDoc,文件可以被正常打開,下圖是其中的一部分:
雙擊 1.SchDoc,文件可以被正常打開,下圖是其中的一部分:

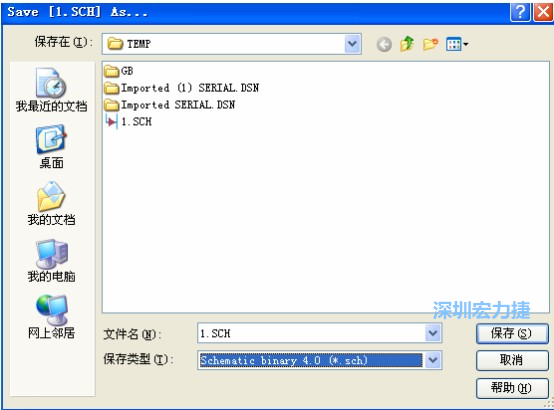

選擇菜單 File-Save AS,選擇 Schematic Binary 4.0 (*.Sch),這就是 99Se 能夠打開的格式。
選擇菜單 File-Save AS,選擇 Schematic Binary 4.0 (*.Sch),這就是 99Se 能夠打開的格式。
到此,Protel 99Se PCB 轉原理圖完成。

需要說明的是,這樣的轉換對于 PCB 上元件較少的可能好用,但如果PCB上元件很多,則轉換出來的原理圖非常龐大,網絡連接極其復雜,恐怕要看懂還
是很困難,因為它沒有層次、總線概念,也不會分成多張子圖,所有網絡是全部連接的。
另外,PCB 中沒有連接的管腳在轉換出來的原理圖上不再存在。

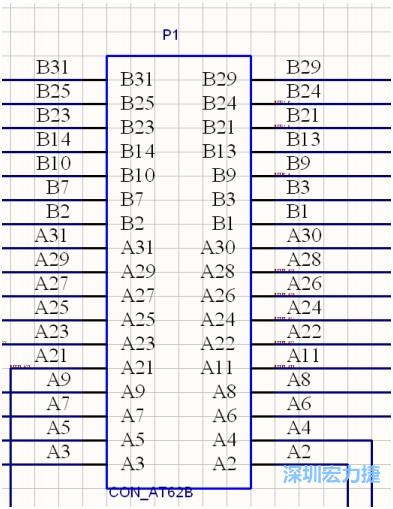

如下圖的 AT 總線 62 芯插槽,變成了一個 34 芯元件。
還有一點不好的是器件的封裝信息沒有了,必須重新填寫。
 AT 總線 62 芯插槽,變成了一個 34 芯元件。
雖然沒有封裝信息,但網絡名保留非常完整,經網絡比較,沒有發現有遺漏的網絡。
