PCB設計中如何選擇自動布線和手動布線?

發布時間 :2016-10-21 10:08 閱讀 :673 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
    PCB設計工程師在設計PCB時,往往很想使用自動布線。通常,純數字的電路板(尤其信號電平比較低,電路密度比較小時)采用自動布線是沒有問題的。但是,在設計模擬、混合信號或高速電路板時,如果采用PCB設計軟件的自動布線工具,可能會出現一些問題,甚至很可能帶來嚴重的電路性能問題。
采用自動布線為圖3所示電路原理圖設計的電路板的頂層

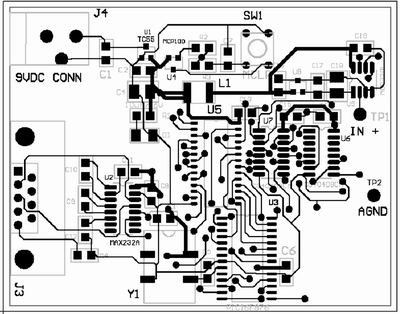

圖1 采用自動布線為圖3所示電路原理圖設計的電路板的頂層

采用自動布線為圖3所示電路原理圖設計的電路板的底層

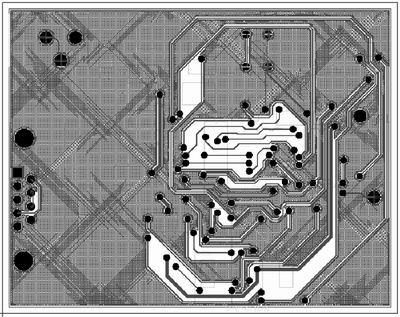

圖2 采用自動布線為圖3所示電路原理圖設計的電路板的底層

圖1、圖2、圖4和圖5中布線的電路原理圖

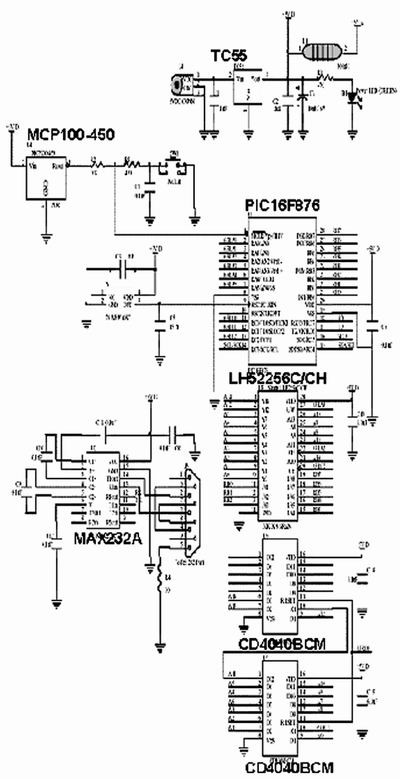

圖3a 圖1、圖2、圖4和圖5中布線的電路原理圖

圖1、圖2、圖4和圖5中布線的模擬部分電路原理圖

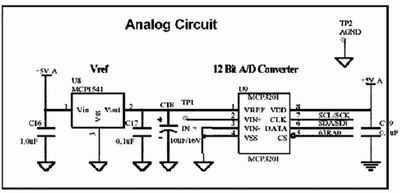

圖3b 圖1、圖2、圖4和圖5中布線的模擬部分電路原理圖

    例如,圖1中顯示了一個采用自動布線設計的雙面板的頂層。此雙面板的底層如圖2所示,這些布線層的電路原理圖如圖3a和圖3b所示。設計此混合信號電路板時,經仔細考慮,將器件手工放在板上,以便將數字和模擬器件分開放置。

    采用這種布線方案時,有幾個方面需要注意,但最麻煩的是接地。如果在頂層布地線,則頂層的器件都通過走線接地。器件還在底層接地,頂層和底層的地線通過電路板最右側的過孔連接。當檢查這種布線策略時,首先發現的弊端是存在多個地環路。另外,還會發現底層的地線返回路徑被水平信號線隔斷了。這種接地方案的可取之處是,模擬器件(12位A/D轉換器MCP3202和2.5V參考電壓源MCP4125)放在電路板的最右側,這種布局確保了這些模擬芯片下面不會有數字地信號經過。

圖3a和圖3b所示電路的手工布線如圖4、圖5所示。在手工布線時,為確保正確實現電路,需要遵循一些通用的設計準則:
盡量采用地平面作為電流回路;
將模擬地平面和數字地平面分開;
如果地平面被信號走線隔斷,為降低對地電流回路的干擾,應使信號走線與地平面垂直;
模擬電路盡量靠近電路板邊緣放置,數字電路盡量靠近電源連接端放置,這樣做可以降低由數字開關引起的di/dt效應。

    這兩種雙面板都在底層布有地平面,這種做法是為了方便PCBA工程師解決問題,使其可快速明了電路板的布線。廠商的演示板和評估板通常采用這種布線策略。但是,更為普遍的做法是將地平面布在電路板頂層,以降低電磁干擾。
