PCBA加工出現橋接問題如何處理?

發布時間 :2020-09-29 16:19 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
橋接是PCBA加工中常見的缺陷之一,它會引起元器件之間的短路,遇到橋接必須返修。接下來深圳宏力捷電子為大家介紹PCBA加工出現橋接的原因及解決方法。

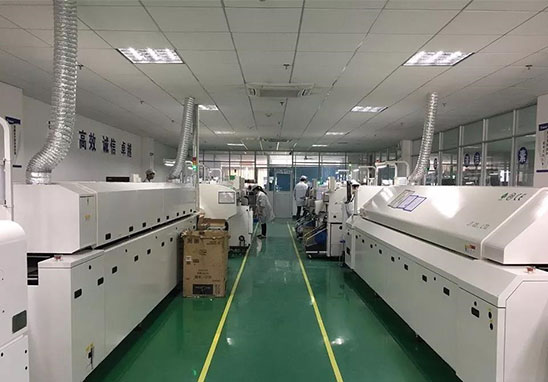

PCBA加工

PCBA加工出現橋接的原因及解決方法

1.焊膏質量問題
錫膏中的金屬含量較高,尤其是在過長的印刷時間之后,往往會增加金屬含量,從而導致IC引腳橋接;
焊膏粘度低,預熱后擴散到焊盤上;
預熱后擴散到焊盤,焊錫膏崩解性差。

解決方案:調整焊膏混合或使用良好的焊膏。

2.印刷機系統問題
印刷機的可重復性差,對準不均勻(鋼板對準不良,PCB對準不良),導致錫膏印刷到焊盤的外部,通常在生產精細QFP時會見到;
PCB窗板的尺寸和厚度設計不正確,PCB焊盤設計中SN-PB合金涂層不均勻,導致焊膏量過多。

解決方案:調整印刷機以改善PCB焊盤的涂層。

3.貼裝問題
焊膏壓縮后過大的焊膏壓力和擴散流是生產中的常見原因。另外,貼片精度不夠,元件會出現位移,IC引腳變形等情況,也容易導致橋接。

4.預熱問題
回流焊爐的加熱速度太快,焊錫膏溶劑沒有時間揮發。

解決方案:調整SMT貼片機的Z軸高度和回流爐加熱速率。

PCBA加工廠家

深圳宏力捷PCBA加工優勢
1. 高度專業——公司專注于加工樣板、小批量承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備——公司的設備都是針對樣板和小批量生產而量身定做的先進設備,可貼0201,BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術——技術骨干100%5年以上的工作經驗,一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念,來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
公司承諾焊接直通率為99%以上,若客戶發現焊接缺陷,公司承諾免費返修。

深圳PCBA加工

PCBA加工服務流程
1. 客戶下單
客戶根據自己的實際需求PCBA加工廠下訂單,并提出具體的要求。而加工廠會通過自身能力進行評估,看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單,那么接下來雙方就會進行協商決定各個生產細節。

2. 客戶提供生產資料
客戶在決定下單之后,給PCBA加工廠提供一系列的文件和清單,比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等,這些都是必須要提供的。

3. 采購原料
PCBA加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。

4. 來料檢驗
在進行PCBA加工之前,對于所有要使用的原料,進行嚴格的質量檢驗,確保合格后投入生產。

5. PCBA生產
在進行PCBA加工的時候,為了保證生產質量,無論是貼片還是焊接生產,廠家需要嚴格控制好爐溫。

6. PCBA測試
PCBA加工廠進行嚴格產品測試,通過測試的PCB板交付給客戶。

7. 包裝售后
PCBA加工完成后,對產品進行包裝,然后交給客戶,完成整個PCBA加工工作。
