PCBA設計布局的高應力影響問題

發布時間 :2020-05-27 16:14 閱讀 :645 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      深圳市宏力捷電子有限公司專業提供整體PCBA電子制造服務,包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。接下來為大家分析PCBA設計布局的高應力影響問題。

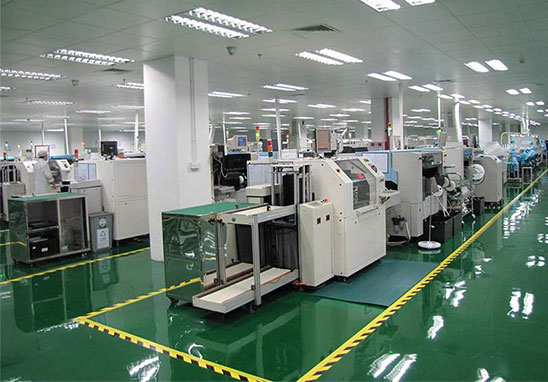

深圳PCBA加工廠家

PCBA設計布局的高應力影響問題
      從結構強度觀點看,PCB是一個不良結構件。它把不同膨脹系數和具有巨大差別彈性模數的材料裝配在一起,并承受不均勻載荷。而且,他們都裝在一個本身可撓折的層壓板上,隨著振動和自重而引動。這種結構充滿著尖角,增加了許多應力集中點。況且,印制板包括強度不高的層壓板和脆弱的銅箔層,均不能承受較大的機械應力。PCB在切割、剪切、接插件安裝緊固、焊接過程中的裝夾,都會因基板過度的彎曲變形而在焊點處造成加工應力,導致元器件損傷、開裂、焊點疲勞等,矩形PCB的應力影響缺陷分布高危區如圖所示。

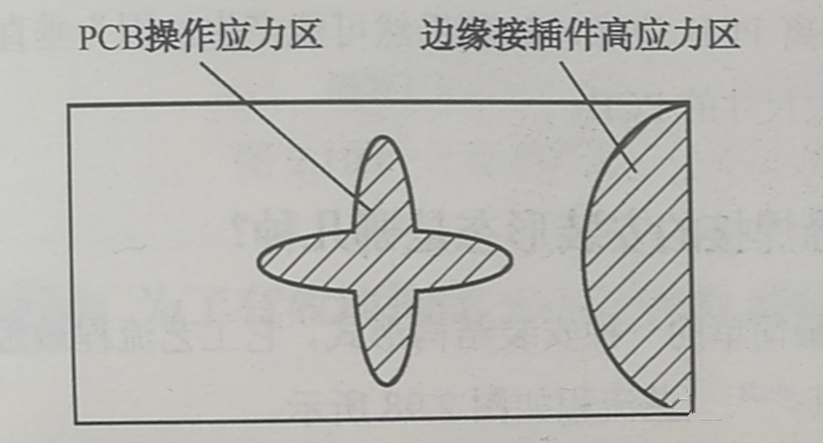

PCB的翹曲應力集中區、近接插件的安裝應力集中區

PCB的翹曲應力集中區、近接插件的安裝應力集中區

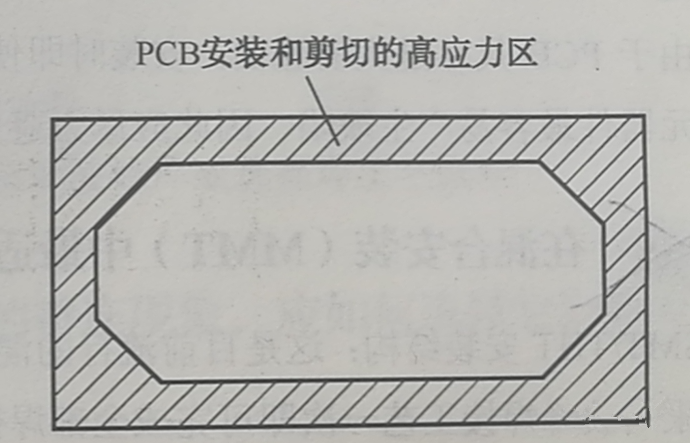

PCB邊緣是安裝應力集中區

PCB邊緣是安裝應力集中區

      雖然現在還沒有一個標準能確定在元器件損傷前允許PCB有多大的翹曲,但是元器件在波峰焊接過程的應力開裂(如陶瓷電容等)與PCB的翹曲有明顯的關系,且隨著基板材料的不同而變化,所以制造和安裝中均要求對PCBA的翹曲度進行控制。

預刻角線可以緩解應力影響

預刻角線可以緩解應力影響

      元器件在PCB上的安裝布局設計是降低波峰焊接缺陷率的重要環節。在進行元器件布局設計時,應明確PCB的高應力區域,如角部、邊緣、近接插件、近安裝孔、近槽口、近拼板切割、豁口和拐角處等。同時,應盡量滿足下列要求:
(1)元器件布置應遠離撓度大的區域和高應力區,不要布置在PCB的四角和邊緣上,離開邊緣的最小距離應不小于5mm,如圖所示:

PCB拐角處是應力集中區

PCB拐角處是應力集中區

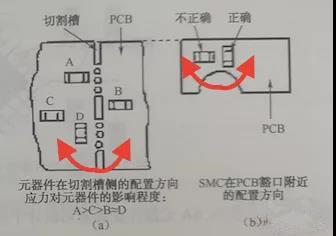

槽口和豁口處是應力集中區

槽口和豁口處是應力集中區

(2)元器件分布應盡可能均勻,特別是對熱容量較大的元器件更要特別關注,要采取措施避免出現溫度陷阱。
(3)功率器件要均勻布置在PCB的邊緣。
(4)貴重的元器件不要布置在靠近PCB的高應力區域。
(5)由于PCB尺寸過大易翹曲,安裝時即使元器件遠離PCB邊緣,缺陷仍能產生,因?yàn)榇怪庇趹?yīng)力梯度方向的元器件最容易產生缺陷,因此應盡力避免采用過大尺寸的PCB。

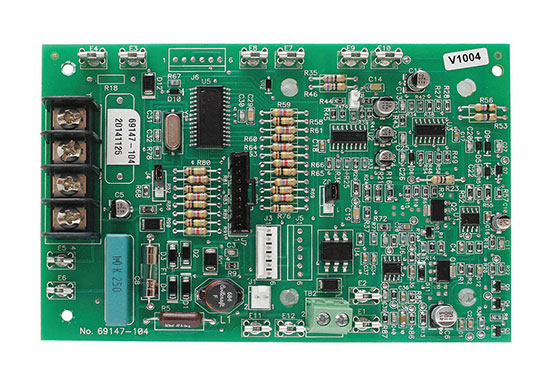

深圳PCBA加工廠家
