深圳電路板抄板哪里可以做?

發布時間 :2020-04-27 16:45 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
      深圳宏力捷電子擁有10多年電路板抄板實戰經驗的電路板抄板團隊保證抄板成功率,并可提供電路板改板、抄原理圖、芯片型號鑒定、芯片解密PCBA代工代料等一條龍電路板抄板解決方案!

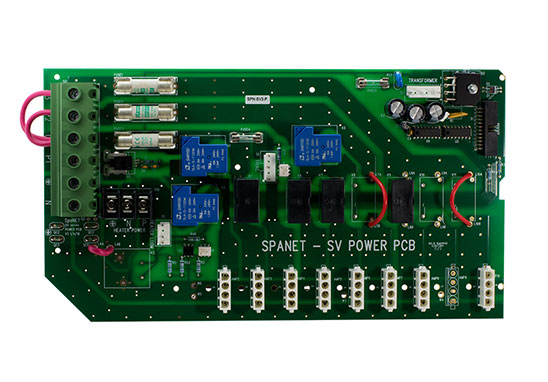

深圳電路板抄板



電路板抄板需提供資料

      簡單單、雙面板需提供一套樣板,如果是多層板,最好能提供兩套完全一樣的樣板。


電路板抄板方法及步驟

1. 記錄好所有元器件的型號,參數,以及位置,尤其是二極管,三極管的方向,IC缺口的方向。
2. 拆掉所有器件,將PCB清洗干凈,放入掃描儀內,得到較清晰的圖像。
3. 用水紗紙將頂層和底層輕微打磨,打磨到銅膜發亮,放入掃描儀,啟動PHOTOSHOP,用彩色方式將兩層分別掃入。
4. 調整畫布的對比度,明暗度,使有銅膜的部分和沒有銅膜的部分對比強烈,然后將次圖轉為黑白色,將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP,如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。
5. 將兩個BMP格式的文件分別轉為PROTEL格式文件,在PROTEL中調入兩層。
6. 將TOP層的BMP轉化為TOP.PCB,注意要轉化到SILK層,就是黃色的那層,然后你在TOP層描線就是了,并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。不斷重復直到繪制好所有的層。
7. 在PROTEL中將TOP.PCB和BOT.PCB調入,合為一個圖就OK了。
8. 用激光打印機將TOP.LAYER,BOTTOM.LAYER分別打印到透明膠片上(1:1的比例),把膠片放到那塊PCB上,比較一下是否有誤,如果沒錯,你就大功告成了。

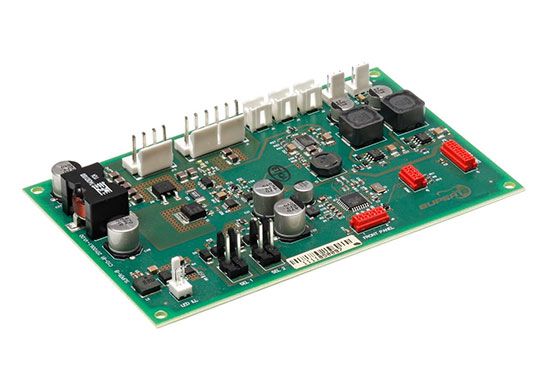

深圳電路板抄板


電路板抄板反推原理圖

      電路板抄板反推原理圖是電路板抄板服務項目的細分,一般只需提供樣板,或者PCB文件,就能推導出此PCB樣板或PCB文件的原理圖。


電路板抄板價格怎么算?

      電路板抄板的價格,行業內通用的報價辦法是按照需要抄板的電路板上的管腳(PIN)數量、走線數量、絲印等并結合PCB板難易度進行計算的。電路板抄板價格一般要參考PCB板尺寸大小,PCB板層數,元器件密度和操作的難易程度。


電路板抄板需要多長時間?

      電路板時間跟電路板層數、焊盤點數以及要求出資料的項數相關;
      簡單的板子(100個焊點以內雙面板)最快可做到一天內出資料;
      復雜的板子(器件多、層數多、板子結構復雜)需根據樣品實物評估交期。

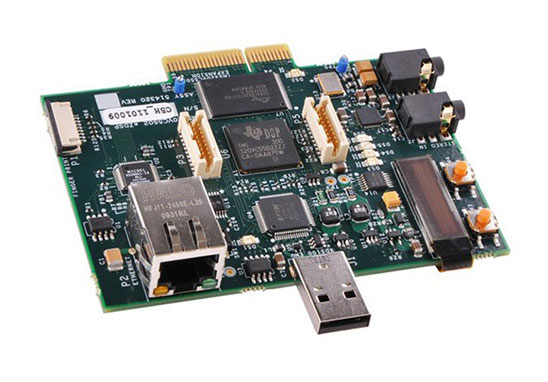

深圳電路板抄板


電路板抄板服務流程

1. 客戶提供產品圖片或樣板咨詢抄板;
2. 根據圖片或樣板以及客戶需求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師抄板;
5. 抄板完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供抄板資料。
