2020最新PCBA加工工藝流程介紹

發布時間 :2020-04-15 14:58 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA是指將PCB裸板進行元器件的貼裝、插件并實現焊接的工藝過程。PCBA的生產過程需要經過一道道的工序才能生產完成,本文就為大家介紹PCBA生產的各個工序。

PCBA是指在PCB裸板基礎上焊接電子元器件(包含SMD貼片元件、DIP插件元件)之后的結構整體,PCBA與PCB之間的區別可以詳見下表

  PCBA PCB
包含電子元器件 ? ?
具有電氣連接性(有線路) ? ?
經歷的主要工序 PCB制作工序 + SMT貼片 + DIP插件 開料、鉆孔、曝光顯影、蝕刻、沉銅、電鍍、絲印、表面處理等
厚度 PCB板厚度 + 元器件高度 PCB板厚度(例如0.2mm ~ 4mm)
能否寫程序 ? ?
能否實現電子產品的功能 ? ?

PCBA生產工序可分為幾個大的工序, SMT貼片加工→DIP插件加工→PCBA測試→三防涂覆→成品組裝。

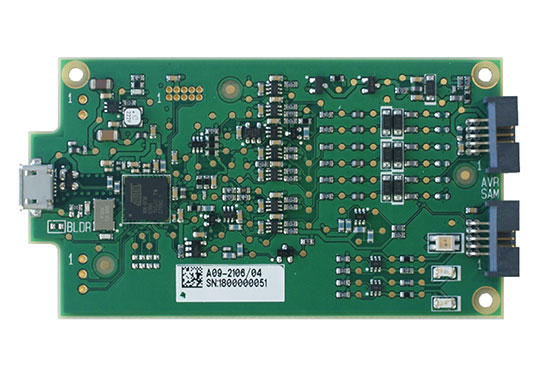

PCBA

一、SMT貼片加工環節
SMT貼片加工的工序為:錫膏攪拌→錫膏印刷→SPI→貼裝→回流焊接→AOI→返修

1、錫膏攪拌
將錫膏從冰箱拿出來解凍之后,使用手工或者機器進行攪拌,以適合印刷及焊接。

2、錫膏印刷
將錫膏放置在鋼網上,通過刮刀將錫膏漏印到PCB焊盤上。

3、SPI
SPI即錫膏厚度檢測儀,可以檢測出錫膏印刷的情況,起到控制錫膏印刷效果的目的。

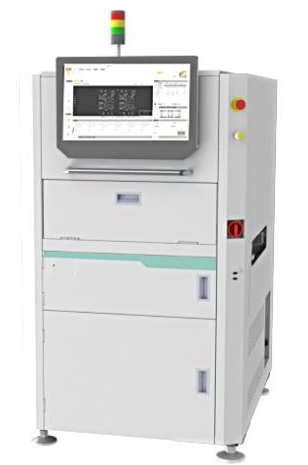

SPI


4、貼裝
貼片元器件放置于飛達上,貼片機頭通過識別將飛達上的元器件準確的貼裝再PCB焊盤上。

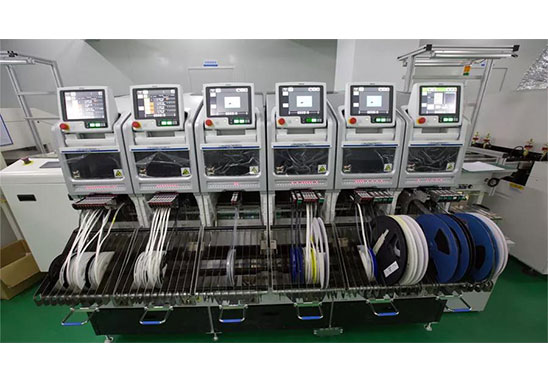

SMT貼片
5、回流焊接
將貼裝好的PCB板過回流焊,經過里面的高溫作用,使膏狀的錫膏受熱變成液體,最后冷卻凝固完成焊接。

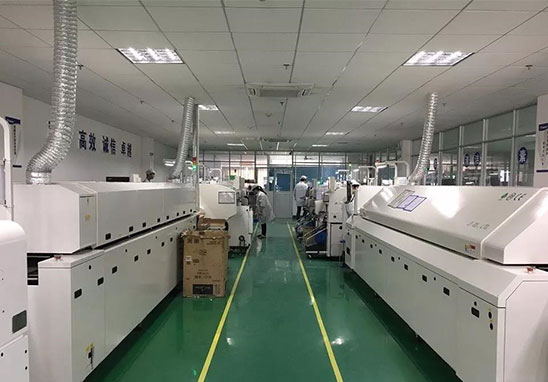

回流焊接

6、AOI
AOI即自動光學檢測,通過掃描可對PCB板的焊接效果進行檢測,可檢測出板子的不良。

7、返修
將AOI或者人工檢測出來的不良進行返修。

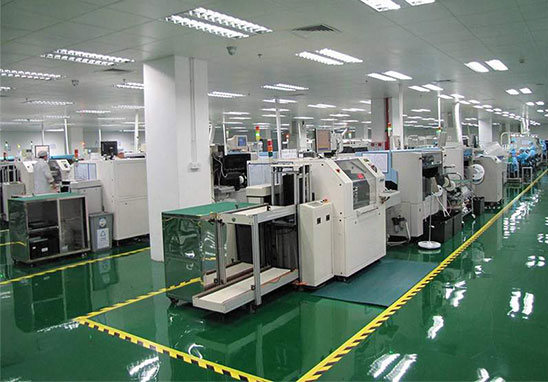

PCBA生產

二、DIP插件加工環節
DIP插件加工的工序為:插件→波峰焊接→剪腳→后焊加工→洗板→品檢

1、插件
將插件物料進行引腳的加工,插裝在PCB板子上

2、波峰焊接
將插裝好的板子過波峰焊接,此過程會有液體錫噴射到PCB板子上,最后冷卻完成焊接。

3、剪腳
焊接好的板子的引腳過長需要進行剪腳。

4、后焊加工
使用電烙鐵對元器件進行手工焊接。

5、洗板
進行波峰焊接之后,板子都會比較臟,需使用洗板水和洗板槽進行清洗,或者采用機器進行清洗。

6、品檢
對PCB板進行檢查,不合格的產品需要進行返修,合格的產品才能進入下一道工序。

三、PCBA測試
PCBA測試可分為ICT測試、FCT測試、老化測試、振動測試等

PCBA測試是一項大的測試,根據不同的產品,不同的客戶要求,所采用的測試手段是不同的。ICT測試是對元器件焊接情況、線路的通斷情況進行檢測,而FCT測試則是對PCBA板的輸入、輸出參數進行檢測,查看是否符合要求。

四、PCBA三防涂覆
PCBA三防涂覆工藝步驟為:涂刷A面→表干→涂刷B面→室溫固化5.噴涂厚度:噴涂厚度為:0.1mm—0.3mm6.所有涂覆作業應不低于16℃及相對濕度低于75%的條件下進行。PCBA三防涂覆用的還是很多的,尤其是一些溫濕度比較惡劣的環境,PCBA涂覆三防漆具有優越的絕緣、防潮、防漏電、防震、防塵、防腐蝕、防老化、防霉、防零件松脫及絕緣耐電暈等性能,可以延長PCBA的儲存時間,隔離外部侵蝕、污染等。其中噴涂法是業界最常用的涂敷方法。

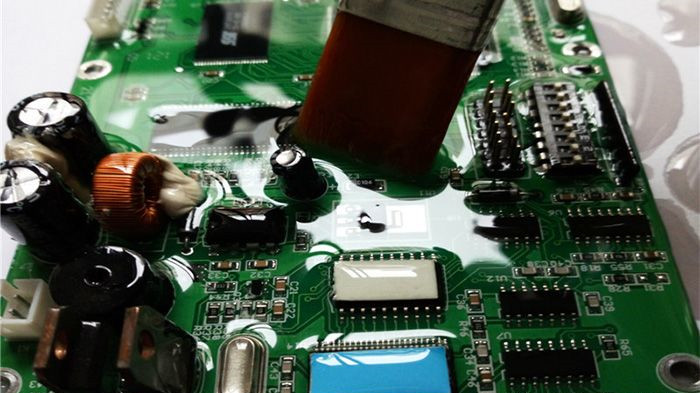

PCBA三防涂覆

五、成品組裝
將涂覆后測試OK的PCBA板子進行外殼的組裝,然后進行測試,最后就可以出貨了。

PCBA生產是一環扣著一環,任何一個環節出現了問題都會對整體的質量造成非常大的影響,需要對每一個工序進行嚴格的控制。
