深圳PCBA加工廠詳介電路板短路檢查方法

發布時間 :2020-01-06 17:10 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      電路板短路是PCBA加工比較常見的故障,遇到電路板短路情況時,需要專業的電子工程師進行分析處理,以免發生不可挽回的損失。接下來深圳PCBA加工廠-深圳宏力捷電子為大家詳細介紹下電路板短路檢查方法

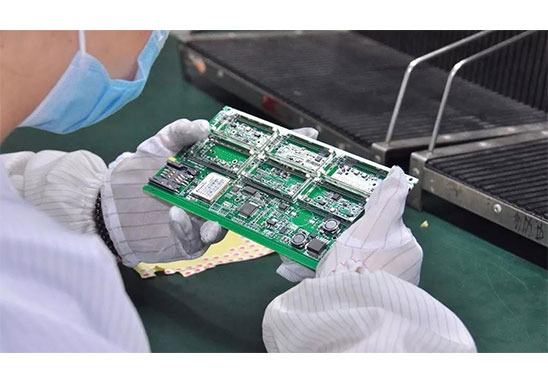

深圳PCBA加工廠詳介電路板短路檢查方法

電路板短路檢查方法
1. 如果是人工焊接,要養成好的習慣,首先,焊接前要目視檢查一遍電路板,并用萬用表檢查關鍵電路(特別是電源與地)是否短路;其次,每次焊接完一個芯片就用萬用表測一下電源和地是否短路;此外,焊接時不要亂甩烙鐵,如果把焊錫甩到芯片的焊腳上(特別是表貼元件),就不容易查到。

2. 在計算機上打開PCB圖,點亮短路的網絡,看什么地方離的最近,最容易被連到一塊。特別要注意IC內部短路。

3. 發現有短路現象。拿一塊板來割線(特別適合單/雙層板),割線后將每部分功能塊分別通電,一部分一部分排除。

4. 使用短路定位分析儀進行檢查。

5. 如果有BGA芯片,由于所有焊點被芯片覆蓋看不見,而且又是多層板(4層以上),因此最好在設計時將每個芯片的電源分割開,用磁珠或0歐電阻連接,這樣出現電源與地短路時,斷開磁珠檢測,很容易定位到某一芯片。由于BGA的焊接難度大,如果不是機器自動焊接,稍不注意就會把相鄰的電源與地兩個焊球短路。

6. 小尺寸的表貼電容焊接時一定要小心,特別是電源濾波電容(103或104),數量多,很容易造成電源與地短路。當然,有時運氣不好,會遇到電容本身是短路的,因此最好的辦法是焊接前先將電容檢測一遍。

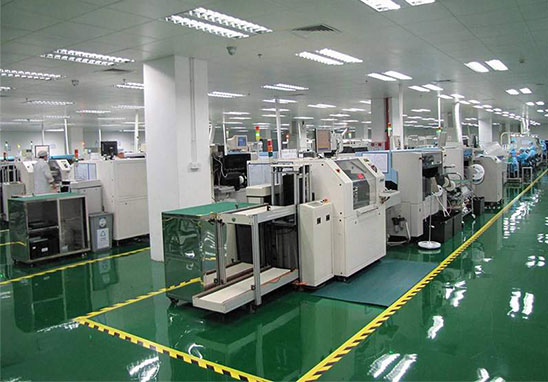

深圳PCBA加工廠

為什么選擇深圳宏力捷做PCBA加工?
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。

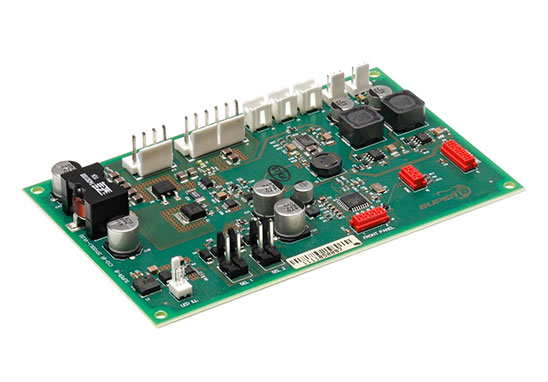

深圳PCBA加工
