PCBA大講堂:使用過期PCB有哪些風險?

發布時間 :2019-09-19 15:12 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
所有的材料其實都有其保存期限(Shelf-life),只是有些保存期限較長,而有些保存期限較短而已。那使用過期材料會有什么問題?想想你吃了過期食物會有何問題?那使用過期的PCB(Printed Circuit Board,電路板)會有何問題?

PCBA大講堂:使用過期PCB有哪些風險?

在回答「過期PCB使用」問題前首先要問問大家,PCB的作用是什么?它在PCBA廠需要進行什么加工?

PCB的最大作用是作為電子零件的載體來傳遞電子信號,所以如果有零件無法被焊接于PCB或是接觸點無法有效傳遞電子信號,將會影響到電子產品的功能,或是造成間歇性的功能不良。

那電子零件又是如何被焊接到PCB的呢?
現在的PCB焊接工藝幾乎都使用約240~250℃的高溫將焊料(錫膏或錫絲)融化后連接電子零件焊腳與PCB,所以問題就來了,過期PCB能否可以至少承受兩次250℃以上的高溫而不會出現問題,之所以說承受兩次高溫是因?yàn)楝F(xiàn)在一般的PCBA制程都是雙面焊接板。

基于以上理解,現在就可以來看看『使用過期PCB到底可能會發生什么事了?』,以下問題不見得一定都會發生,但都有風險,所以如果你還想使用過期PCB,必須要確保以下問題不會發生:

1. 過期PCB可能造成PCB表面焊墊發生氧化
焊墊氧化后將造成焊錫不良,最終可能導致功能失效或掉件風險。電路板不同的表面處理對于抗氧化的效果會不一樣,原則上ENIG要求要在12個月內用完,而OSP則要求要在六個月內用完,建議依照PCB板廠的保存期限(shelf life)以確保品質。

OSP板一般可以送回板廠洗掉OSP薄膜再重新上一層新的OSP,但OSP酸洗去除時有機會損傷其銅箔線路,所以最好洽詢板廠確認是否可以重新處理OSP膜。

ENIG板則無法重新處理,一般建議進行「壓烤」,然后試焊性有無問題。

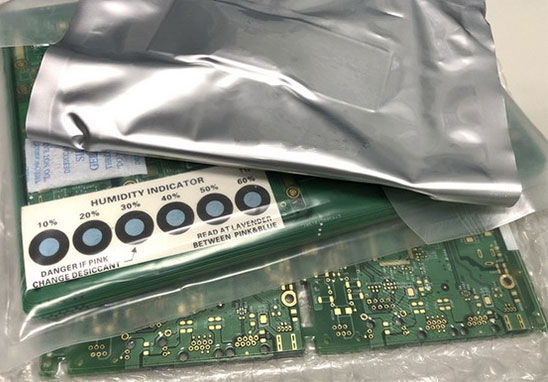

2. 過期PCB可能會吸濕造成爆板
電路板吸濕后經過回焊時可能會引起爆米花(popcorn)效應、爆板或分層等問題。這個問題雖然可以經由烘烤來解決,但并不是每種板子都適合烘烤,而且烘烤有可能會引起其他的品質問題。

一般來說OSP板不建議烘烤,因?yàn)楦邷睾婵竞髸p害OSP膜,但也看過有人將OSP拿去烘烤,但是烘烤時間要盡量縮短,溫度還不可以太高,烘烤后更必須要在最短時間內過完回焊爐,挑戰不少,否則的話焊墊會出現氧化,影響焊接。

相關延伸閱讀:
? PCB爆板的真因剖析與防止對策
? 為什么過期的PCB要先烘烤才能打SMT或過爐?
? PCB烘烤的迷思:PCB上線前烘烤可以增加焊錫性嗎?

3. 過期PCB的膠合能力可能會降解變質
電路板生產出來后其層與層(layer to layer)之間的膠合能力就會隨著時間而漸漸降解甚至變質,也就是說隨著時間增加,電路板的層與層之間的結合力會漸漸下降。

如此的電路板在經過回焊爐高溫時,因?yàn)椴煌牧辖M成的電路板會有不同的熱膨脹系數,在熱脹冷縮的作用下,有可能造成電路板分層(de-lamination)、表面氣泡產生,這將嚴重影響電路板的可靠性與長期信賴度,因?yàn)殡娐钒宸謱涌赡軙瓟嚯娐钒鍖优c層之間的導通孔,造成電氣特性不良,最麻煩的是可能發生間歇性不良問題,更有可能造成CAF(微短路)而不自知。

以上就是關于使用過期PCB有哪些風險的介紹,如果您有
電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務,歡迎聯系深圳宏力捷電子!
