HDI平板PCB設計如何進行層疊和過孔設置

發布時間 :2019-08-06 17:46 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
深圳宏力捷電子是專業提供PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料一站式服務的PCBA加工廠家,下面為大家介紹下HDI平板PCB設計如何進行層疊和過孔設置。

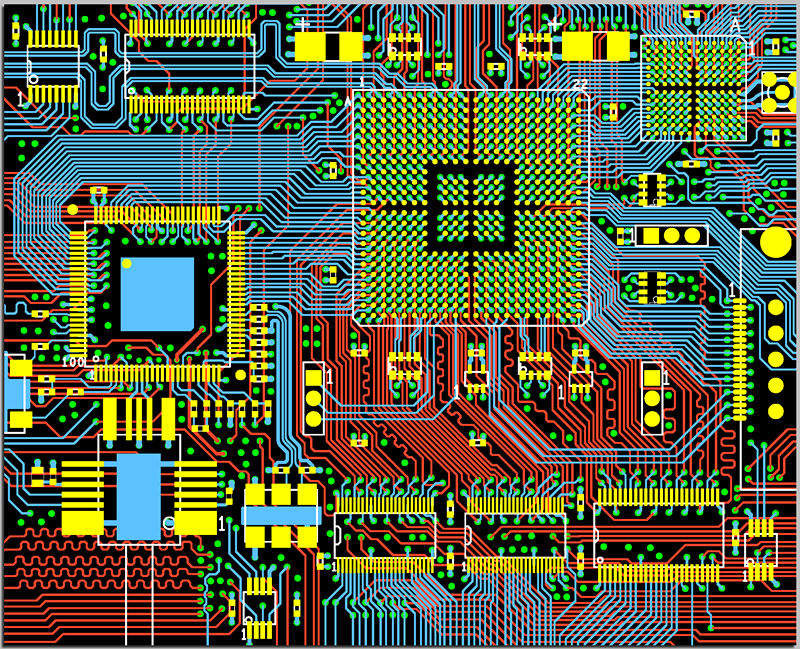

HDI平板PCB設計如何進行層疊和過孔設置

首先我們講講層疊設置,現在MTK平板類產品,一般使用4、6層板進行PCB設計;其中4層居多,節約成本;另外還有6層板。

層疊設計--4層板
常用4層板層疊設計(盲埋孔):
TOP ---正面主器件布局
ART02---主要走線層
GND03---DDR差分走線、DDR電源分割、鋪地銅皮
BOTTOM---結構件布局、走線層

層疊設計--6層板
常用6層板層疊設計(盲埋孔):
TOP---正面主器件布局
ART02---主要走線層
GND03/PWR03---鋪銅
ART04---主要走線層
GND05/PWR05---鋪銅
BOTTOM---結構件布局、走線層

HDI平板PCB設計如何進行層疊和過孔設置

接下來為大家介紹過孔類型如何選擇。

過孔類型選擇--4層板
4層板:
Via1-2:盲孔;根據現在工藝,可以選擇外徑為10mil,內徑為4mil的過孔;
Via2-3:埋孔;根據現在工藝,優先選擇外徑為18mil,內徑為8mil的過孔;若空間不夠,可以選擇外徑為16mil,內徑為8mil的過孔;
Via3-4:盲孔;根據現在工藝,可以選擇外徑為10mil,內徑為4mil的過孔;
Via1-4:通孔;根據現在工藝,優先選擇外徑為18mil,內徑為8mil的通孔;若空間不夠,可以選擇外徑為16mil,內徑為8mil的通孔;

過孔類型選擇--6層板
6層板:
Via1-2:盲孔;根據現在工藝,可以選擇外徑為10mil,內徑為4mil的過孔;
Via2-5:埋孔;根據現在工藝,優先選擇外徑為18mil,內徑為8mil的過孔;若空間不夠,可以選擇外徑為16mil,內徑為8mil的過孔;
Via5-6:盲孔;根據現在工藝,可以選擇外徑為10mil,內徑為4mil的過孔;
Via1-6:通孔;根據現在工藝,優先選擇外徑為18mil,內徑為8mil的通孔;若空間不夠,可以選擇外徑為16mil,內徑為8mil的通孔;

上述就是MTK平板類產品常見4、6層板層疊設計和過孔類型選擇,希望能給廣大PCB設計工程師參考學習。
