電路板設計教程第二章-PADS Layout基本功能操作-2

發布時間 :2018-05-14 16:04 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
五、繪制板框
1.  PCB設計第一階段板框長寬為 2000 X 2000,PCB設計第二階段板框長寬為 2800 X 2400 。
2.  點選「標淮工具列 (Standard Toolbar)」中的「制圖工具列 (Drafting Toolbar)」圖示,會顯示出如圖10的制圖工具列。
圖10 制圖工具列
圖10 制圖工具列

3.  點選「制圖工具列 (Drafting Toolbar)」中的「板框線(Board outline)」圖示
4.  板框線預設畫直線,但我們要直接畫矩形板框,所以,在工作編輯區中按滑鼠右鍵;在右鍵選單選「矩形 (Rectangle)」。
5.  滑鼠在原點(座標0,0)上按左鍵一下,作為板框左下角。
6.  按鍵盤 [S]鍵,開啟「快捷命令 (Modeless Command)」彈窗(如圖11所示),快速定位滑鼠位置,輸入[s2000 2000],按鍵盤 [Enter] 鍵,再按 [空白] 鍵將板框繪制完成。
圖11 快捷命令彈窗
圖11 快捷命令彈窗

修改板框小技巧︰
如果板框畫錯,無法直接拖曳修改,必須先在工作編輯區中按滑鼠右鍵;在右鍵選單選擇「選擇板框線 (Select Board Outline)」選項,點選要修改的板框線(顯示高亮白線),再按滑鼠右鍵;在右鍵選單選擇「移動斜切(Move Miter)」選項,板框線移動至正確位置后按滑鼠左鍵完成修改。

六、匯入網絡表
PCB設計第二階段的電路圖均有使用到考場自制零件,因此,如果沒有掛載考場自制零件庫,會造成錯誤,務必注意掛載零件庫請參考4節。
設計電路板前須先將電路圖所匯出的網絡表匯入,點選功能表「File / Import…」,點選副檔名為asc的網絡表(Netlist)檔案,即可匯入完成。
1. 如出現「儲存舊檔再匯入」對話框(如圖12所示),請按「否」。
圖11 快捷命令彈窗
圖12 儲存舊檔再匯入對話框

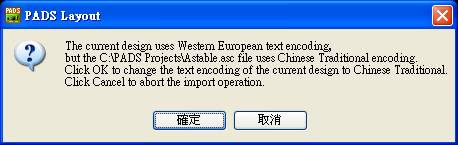

2. 如出現「編碼轉換」對話框(如圖13所示),請按「確定」。
說明彈窗表示目前使用西歐編碼,但要匯入的檔案采用繁體中文編碼,要按「確定」才能匯入網絡表。
圖11 快捷命令彈窗
圖13 編碼轉換對話框

3. 匯入完畢先存檔于 [隨身碟 / 項目編號資料夾 / First資料夾] (或第二階段的 Second資料夾),檔名:PCB-N-XX (N為題組,XX為崗位號碼)。

七、打散零件
匯入零件后,所有零件的原點都對齊板框的原點,所以,全部重疊在一起,這時我們要將所有零件打散,比較容易做接下來的零件布局。點選功能表「分散元件(Disperse Components)」選項,出現圖14打散確認對話框,按[是],所有零件會打散在板框的右側(如圖15所示)。
圖11 快捷命令彈窗
圖14 打散確認對話框

圖11 快捷命令彈窗

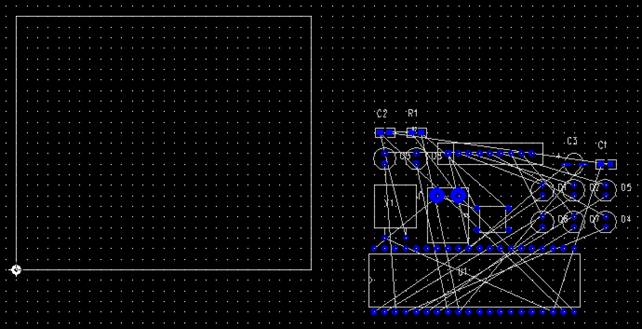

圖15 零件打散完成
